P0121 — Работоспособность датчика положения дроссельной заслонки

P0121 — Проблемы с производительностью датчика положения дроссельной заслонки

Код P0121 указывает на проблему с производительностью цепи датчика положения дроссельной заслонки (TPS). Это универсальный код OBD-II, который применяется к большинству автомобилей, однако точное определение и симптомы могут немного различаться в зависимости от марки и модели.

Срочность и управляемость

В большинстве случаев можно продолжать движение с кодом P0121, но рекомендуется как можно скорее диагностировать и устранить проблему, чтобы избежать потенциальных проблем с управляемостью и предотвратить дальнейшее повреждение. Симптомы, такие как неровный холостой ход, остановка, снижение мощности и плохая экономия топлива, требуют немедленного внимания. Если автомобиль входит в «лимитный режим» с сильно ограниченным откликом дросселя, необходимо эвакуировать его в сервис для диагностики и ремонта.

Подробная информация о коде

TPS — это потенциометр, который передает сигнал напряжения в блок управления двигателем (ECM), указывая точное положение дроссельной заслонки. ECM использует эту информацию для регулировки впрыска топлива, угла зажигания и других параметров работы двигателя. Код P0121 активируется, когда ECM обнаруживает сигнал TPS, который выходит за пределы ожидаемого диапазона или не совпадает с данными других датчиков.

Ключевые компоненты, вовлеченные в работу:

• Датчик положения дроссельной заслонки (TPS): Измеряет угол положения дроссельной заслонки и передает сигнал напряжения в ECM
• Дроссельный узел: Содержит дроссельную заслонку и TPS
• Блок управления двигателем (ECM): Получает сигнал от TPS и управляет функциями двигателя

Основные причины

Возможные причины возникновения кода P0121:

• Неисправный TPS из-за износа, повреждений или загрязнений
• Поврежденная проводка или плохие электрические соединения в цепи TPS
• Загрязнение или накопление углерода на дроссельном узле, влияющее на работу TPS
• Неисправность ECM или проблемы с программным обеспечением (реже)

Шаги диагностики

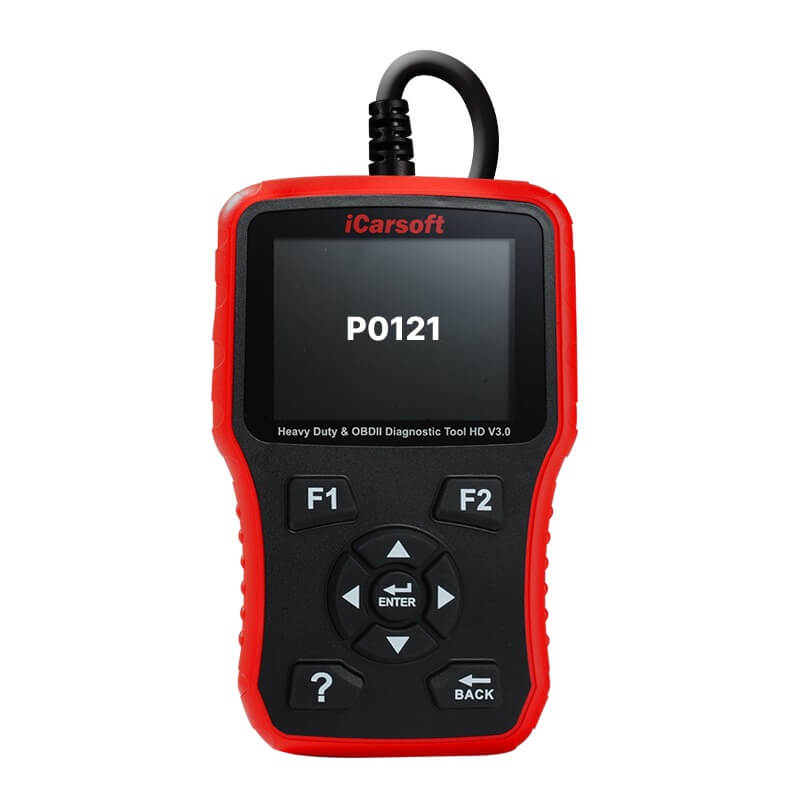

1. Подключите сканер и проверьте наличие других кодов ошибок. Очистите коды и проведите тест-драйв, чтобы проверить, появится ли снова P0121.
2. Визуально осмотрите проводку и соединители TPS на повреждения, коррозию или ослабленные соединения. Отремонтируйте при необходимости.
3. Проверьте опорное напряжение TPS (5V) и сигнальные земли с помощью цифрового мультиметра (DMM). Характеристики: 4.8-5.2V, <0.1V.
4. Проверьте сопротивление TPS с помощью DMM. Типичные характеристики: Закрытый дроссель 0.5-1.5 кОм, максимальный угол открытого дросселя 3.5-4.5 кОм.
5. Осмотрите дроссельный узел на наличие углеродных отложений или заклинивания. При необходимости очистите с использованием средства для чистки дроссельных узлов.

Решения для ремонта

После диагностики основной причины возможные решения для устранения кода P0121 могут включать:

1. Замена неисправного TPS. Крутящий момент для затяжки: 1.5-2.5 Нм (13-22 дюйм-фунта).
2. Чистка дроссельного узла и проверка на износ или повреждения. Замените, если необходимо.
3. Ремонт поврежденной проводки или соединителей в цепи TPS. Используйте пайку и термоусаживаемую трубку.
4. Перепрограммирование ECM, если подозревается проблема с программным обеспечением. Замените ECM, если он неисправен.

Стоимость деталей и ремонта

Средняя стоимость диагностики и ремонта для кода P0121:

• У официального дилера: $150-$300 USD / €135-€270 EUR
• В независимой мастерской: $100-$200 USD / €90-€180 EUR

Типичные детали, которые могут понадобиться:

• TPS: $75-$200 USD / €68-€180 EUR (OEM), $40-$100 USD / €36-€90 EUR (неоригинальные)
• Разъем проводки: $10-$30 USD / €9-€27 EUR
• Прокладка дроссельного узла: $5-$20 USD / €4-€18 EUR

Профилактика

Для предотвращения кодов P0121 и связанных с ними проблем:

• Регулярно очищайте дроссельный узел и воздушный фильтр (каждые 30,000 миль / 50,000 км)
• Проверяйте проводку TPS на износ или повреждения
• Используйте оригинальные или высококачественные неоригинальные детали для ремонта
• Избегайте использования «чипов производительности» для TPS, так как они могут вызвать проблемы с управляемостью

Связанные проблемы

Другие распространенные коды, которые могут появляться вместе с P0121:

• P0122 — Низкий вход цепи TPS «A»: Указывает на залипание сигнала TPS на низком уровне
• P0123 — Высокий вход цепи TPS «A»: Указывает на залипание сигнала TPS на высоком уровне
• P0222 — Низкий вход цепи TPS «B»: Указывает на залипание сигнала дополнительного датчика TPS на низком уровне

Эти коды могут иметь схожие причины с кодом P0121, такие как неисправный TPS, проблемы с проводкой или неисправности дроссельного узла. Важно устранять все коды системно, чтобы полностью устранить основные неисправности.

Часто задаваемые вопросы (FAQ) о коде P0121

Что означает код P0121?

Код P0121 указывает на проблему с производительностью цепи датчика положения дроссельной заслонки (TPS) «A». Блок управления двигателем (ECM) обнаружил, что напряжение сигнала TPS выходит за пределы ожидаемого диапазона по сравнению с сигналом цепи датчика положения дроссельной заслонки «B».

Является ли код P0121 универсальным?

Да, код P0121 — это универсальный диагностический код OBD-II, который применяется к большинству автомобилей. Однако точное определение и критерии неисправности могут немного различаться в зависимости от марки и модели автомобиля.

Какие общие симптомы кода P0121?

Общие симптомы кода P0121 включают:

• Горящий индикатор «Проверьте двигатель»
• Неровный холостой ход или остановка
• Снижение мощности двигателя
• Плохое ускорение
• Снижение экономии топлива

Могу ли я продолжать движение с кодом P0121?

В большинстве случаев можно продолжать движение с кодом P0121, но проблемы с управляемостью, такие как остановки, нехватка мощности и плохая экономия топлива, могут ухудшаться с течением времени. Лучше всего как можно скорее диагностировать и устранить проблему, чтобы избежать дальнейших неисправностей.

Какие возможные причины кода P0121?

Возможные причины кода P0121 включают:

• Неисправный датчик положения дроссельной заслонки
• Поврежденная проводка или плохие электрические соединения в цепи TPS
• Загрязнение или накопление углерода на дроссельном узле, влияющее на работу TPS
• Неисправность блока управления двигателем (редко)

Как диагностировать код P0121?

Для диагностики кода P0121:

1. Подключите сканер и проверьте наличие дополнительных кодов. Очистите коды и проведите тест-драйв, чтобы проверить, вернется ли P0121.
2. Визуально осмотрите проводку и соединители TPS на повреждения или ослабленные соединения.
3. Проверьте опорное напряжение TPS и сигнальные земли с помощью мультиметра.
4. Проверьте сопротивление TPS и сравните с характеристиками.
5. Осмотрите дроссельный узел на грязь или углеродные отложения.

Какие распространенные способы исправления кода P0121?

Распространенные способы исправления кода P0121 включают:

• Замена неисправного датчика положения дроссельной заслонки
• Ремонт поврежденной проводки или соединителей в цепи TPS
• Чистка дроссельного узла, если он загрязнен или поврежден
• Замена ECM, если он неисправен (редко)

Сколько стоит диагностика и ремонт кода P0121?

Средняя стоимость диагностики и ремонта кода P0121 составляет от $100 до $300. Ожидайте оплаты от $75 до $150 за диагностику, плюс от $40 до $200 за детали, если необходимо заменить TPS. Стоимость работы обычно составляет от $50 до $150.

Может ли неисправный датчик положения дроссельной заслонки вызвать проблемы с переключением передач?

Да, неисправный TPS может передавать неправильные данные в модуль управления трансмиссией, что может вызвать нестабильное переключение передач, жесткое включение или ограниченную работу трансмиссии. Двигатель и трансмиссия зависят от точных сигналов TPS для нормальной работы.

Что делает датчик положения дроссельной заслонки?

Датчик положения дроссельной заслонки (TPS) — это потенциометр, который передает сигнал напряжения, указывая точный угол положения дроссельной заслонки в ECM. ECM использует эти данные для управления впрыском топлива, углом зажигания, переключением трансмиссии и другими функциями.

Как протестировать датчик положения дроссельной заслонки?

Для тестирования TPS:

1. Отключите электрический разъем TPS при выключенном зажигании.
2. Включите зажигание (двигатель выключен) и проверьте опорное напряжение между контактами питания и земли. Оно должно быть 5V +/-0.5V.
3. Подключите омметр между контактами сигнала и земли. Сопротивление должно быть 0.5-3.5 кОм на холостом ходу и 3.5-5.5 кОм на максимальном открытии дросселя.
4. Откройте дроссель вручную и убедитесь, что сопротивление меняется плавно.

Можно ли заменить только датчик положения дроссельной заслонки, или нужно заменять весь дроссельный узел?

В большинстве случаев можно заменить только TPS, если он неисправен. Датчик обычно крепится к дроссельному узлу 2-4 болтами. Однако если дроссельный узел сильно загрязнен или поврежден, его может потребоваться заменить.

Что произойдет, если отключить датчик положения дроссельной заслонки?

Если отключить TPS, ECM обнаружит неисправность цепи и сгенерирует код ошибки, например P0121. Двигатель, вероятно, перейдет в режим безопасности или «лимитный режим» с ограниченной мощностью и плохой управляемостью. ECM использует стандартное значение положения дроссельной заслонки, когда не получает действительный сигнал от TPS.

Сколько времени занимает замена датчика положения дроссельной заслонки?

Замена датчика положения дроссельной заслонки обычно занимает от 30 минут до 1 часа в зависимости от его расположения и доступности. Ремонт включает в себя отсоединение электрического разъема, снятие крепежей, установку нового TPS и повторное подключение проводки.

Нужно ли калибровать новый датчик положения дроссельной заслонки?

Да, большинство автомобилей требуют процедуры повторной настройки или калибровки датчика положения дроссельной заслонки после его замены. Это позволяет ECM установить минимальные и максимальные пределы напряжения. Процедура повторной настройки зависит от марки и модели, поэтому обратитесь к заводской информации по ремонту.

Может ли неисправный датчик положения дроссельной заслонки вызвать остановку автомобиля?

Да, в некоторых случаях неисправный TPS может вызвать периодические остановки или полную остановку двигателя. Если датчик передает сигнал с ошибочным напряжением, это может сбить с толку ECM и нарушить важнейшие функции, такие как управление топливом и зажиганием.

Что делает сброс датчика положения дроссельной заслонки?

Сброс или повторная калибровка TPS сопоставляют выходное напряжение датчика с фактическим положением дроссельной заслонки. Это необходимо при замене датчика или после чистки дроссельного узла. Сброс гарантирует, что ECM будет использовать правильные данные угла дроссельной заслонки для вычислений.

Может ли неисправный датчик положения дроссельной заслонки вызвать проблемы с трансмиссией?

Да, неисправный TPS может передавать неправильные данные в модуль управления трансмиссией, что приводит к жесткому переключению передач, нестабильным изменениям передач или трансмиссии, застрявшей на одной передаче. Сигнал TPS помогает синхронизировать работу двигателя и трансмиссии.

В чем разница между датчиком положения дроссельной заслонки и датчиком положения педали акселератора?

Датчик положения дроссельной заслонки измеряет фактический угол заслонки дросселя, в то время как датчик положения педали акселератора измеряет желаемое положение дросселя, исходя из движения педали газа. Датчик педали акселератора часто используется в автомобилях с электронным управлением дросселем (drive-by-wire).

Как очистить датчик положения дроссельной заслонки?

Для очистки TPS:

1. Снимите датчик с дроссельного узла, осторожно, чтобы не повредить проводку.
2. Обрызгайте датчик очистителем для электрических контактов и аккуратно протрите контакты безворсовой тканью.
3. Очистите место крепления на дроссельном узле.
4. Установите датчик на место и при необходимости выполните повторную калибровку.

Избегайте использования чистящих средств для дроссельных узлов на TPS, так как они могут повредить чувствительную электронику.
